XENHO द्वारे निर्मित मुख्य सर्किट्ससाठी विश्वसनीय एअर सर्किट ब्रेकर संरक्षण

चीनमध्ये व्यावसायिक निर्माता आणि पुरवठादार म्हणून,XENHOतुम्हाला उच्च गुणवत्ता प्रदान करू इच्छितोएअर सर्किट ब्रेकर (ACB), whcih हे लो-व्होल्टेज सिस्टीमसाठी मुख्य संरक्षण साधन आहे, 400A ते 6300A पर्यंत प्रवाह असलेल्या 400V/690V नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जाते. हे ओव्हरलोड, शॉर्ट सर्किट, अंडरव्होल्टेज आणि ग्राउंड फॉल्ट्सपासून विश्वसनीय संरक्षण प्रदान करते आणि क्वचित ऑपरेशनल नियंत्रणास समर्थन देते.

एअर सर्किट ब्रेकर (ACB) म्हणजे काय?

एअर सर्किट ब्रेकर हे कमी-व्होल्टेज विद्युत संरक्षण यंत्र आहे जे चाप विझवण्याचे माध्यम म्हणून हवेचा वापर करते. हे आपोआप फॉल्ट करंट्समध्ये व्यत्यय आणून आणि सिस्टम स्थिरता राखून विद्युत उर्जेचे सुरक्षित वितरण सुनिश्चित करते. आधुनिक पॉवर सिस्टममध्ये, एअर सर्किट ब्रेकर युनिट्स उपकरणांचे संरक्षण करण्यासाठी आणि ऑपरेशनल सातत्य सुनिश्चित करण्यासाठी आवश्यक आहेत.

उत्पादनाचे प्रकार

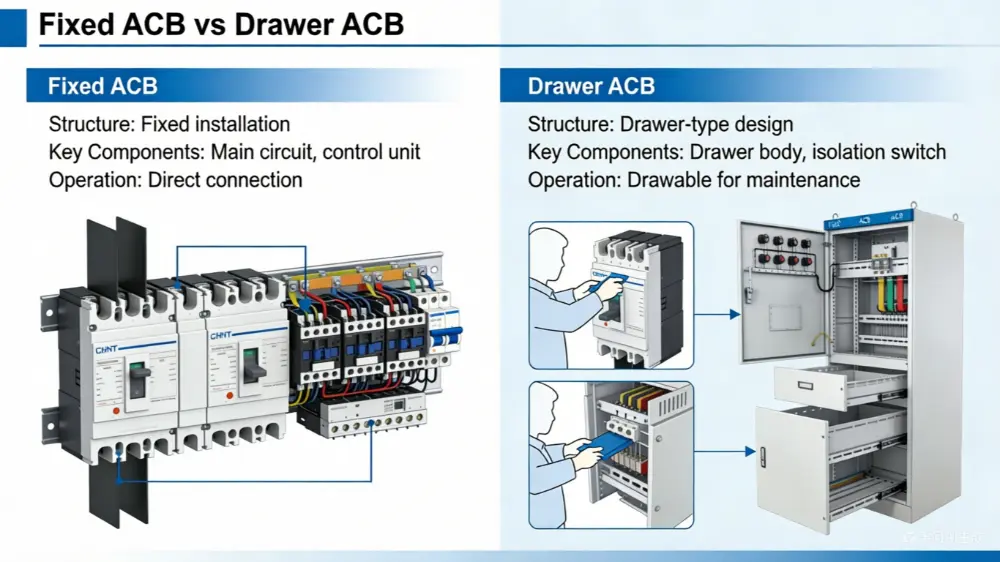

I. प्रतिष्ठापन संरचनेनुसार वर्गीकरण

1. निश्चित ACB

एक निश्चित एअर सर्किट ब्रेकर कायमस्वरूपी कॅबिनेटच्या आत बसविला जातो.

कॉम्पॅक्ट संरचना आणि कमी स्थापना जागा

कमी प्रारंभिक गुंतवणूक, बजेट-संवेदनशील प्रकल्पांसाठी योग्य

लहान कारखाने आणि मानक इमारत वितरण खोल्यांमध्ये लागू

2. ड्रॉवर-प्रकार ACB

ड्रॉवर-प्रकारचे एअर सर्किट ब्रेकर सहजपणे समाविष्ट करणे आणि काढण्याची परवानगी देतो.

तीन पोझिशन्स: कनेक्ट केलेले, चाचणी आणि वेगळे

मुख्य वायरिंग डिस्कनेक्ट न करता देखभाल

डेटा सेंटर, औद्योगिक प्लांट आणि व्यावसायिक इमारतींमध्ये सामान्य

II. ध्रुवांच्या संख्येनुसार वर्गीकरण

1. तीन-ध्रुव (3P) ACB

तटस्थ नियंत्रणाशिवाय थ्री-फेज सिस्टमसाठी डिझाइन केलेले.

केवळ L1, L2, L3 फेज नियंत्रित करते

मोटर्स, ट्रान्सफॉर्मर आणि औद्योगिक भारांसाठी योग्य

2. फोर-पोल (4P) ACB

तटस्थ ध्रुव संरक्षण समाविष्ट आहे.

तटस्थ रेषेसह पूर्ण डिस्कनेक्शन सुनिश्चित करते

इमारती, रुग्णालये आणि व्यावसायिक संकुलांमध्ये वापरले जाते

III. ऑपरेशन आणि नियंत्रण पद्धती

1. मॅन्युअल ऑपरेशन (MDO)

मॅन्युअल चार्जिंग आणि स्विचिंग

साधी रचना आणि स्थिर कामगिरी

ऑटोमेशनशिवाय मूलभूत वितरणासाठी योग्य

2. इलेक्ट्रिकली ऑपरेटेड (EDO)

मोटर-चालित यंत्रणा

PLC, BMS, SCADA एकत्रीकरणास समर्थन देते

रिमोट मॉनिटरिंग आणि कंट्रोल सक्षम करते

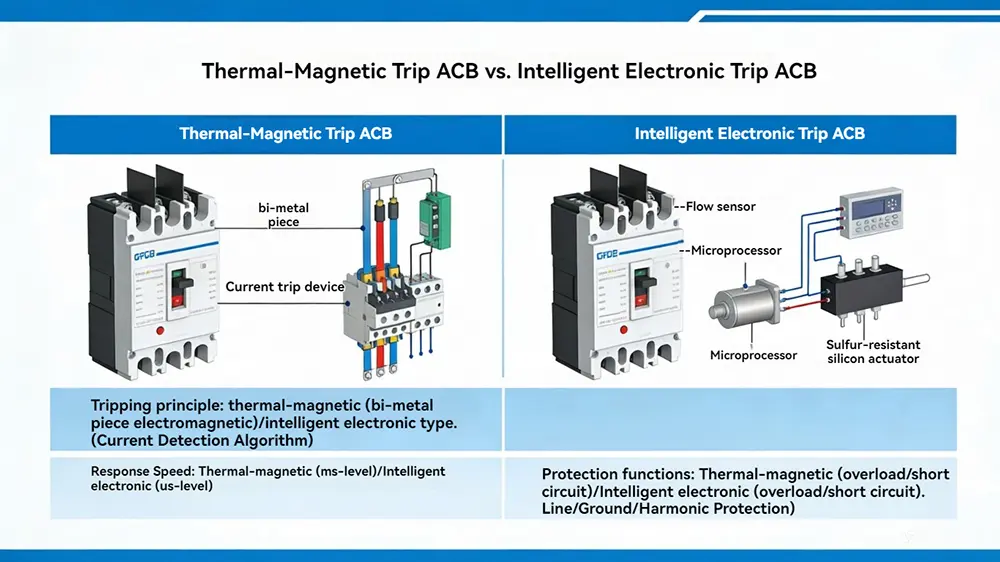

IV. संरक्षण ट्रिप युनिट प्रकार

1. थर्मल-चुंबकीय ट्रिप युनिट

ओव्हरलोडसाठी थर्मल संरक्षण

शॉर्ट सर्किटसाठी चुंबकीय संरक्षण

निश्चित पॅरामीटर्स, पारंपारिक वातावरणासाठी योग्य

2. इंटेलिजंट इलेक्ट्रॉनिक ट्रिप युनिट

मायक्रोप्रोसेसर-आधारित नियंत्रण

LSI आणि LSIG संरक्षणास समर्थन देते

वैशिष्ट्ये निरीक्षण, दोष रेकॉर्डिंग, आणि संप्रेषण

V. चाप विझविण्याचे तंत्रज्ञान

1. चुंबकीय ब्लोआउट प्रकार

कंस लांब करण्यासाठी चुंबकीय शक्ती वापरते

मध्यम फॉल्ट प्रवाहांसाठी योग्य

2. ग्रिड आर्क विझवण्याचा प्रकार

चाप लहान भागांमध्ये विभाजित करते

उच्च ब्रेकिंग क्षमता आणि कार्यक्षमता

आधुनिक एअर सर्किट ब्रेकर डिझाइनमधील मानक

अनुप्रयोग परिस्थिती

एअर सर्किट ब्रेकर अनेक क्षेत्रांमध्ये लागू केला जातो:

औद्योगिक उत्पादन वीज वितरण

व्यावसायिक इमारती आणि पायाभूत सुविधा

डेटा केंद्रांना स्थिर वीज पुरवठा आवश्यक आहे

ऊर्जा आणि उपयुक्तता प्रणाली
