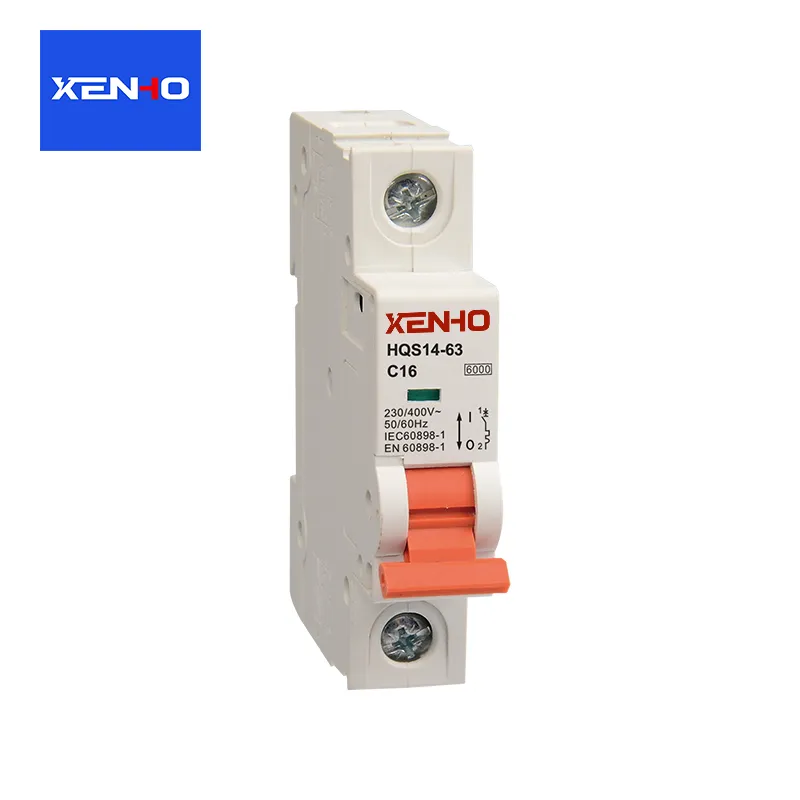

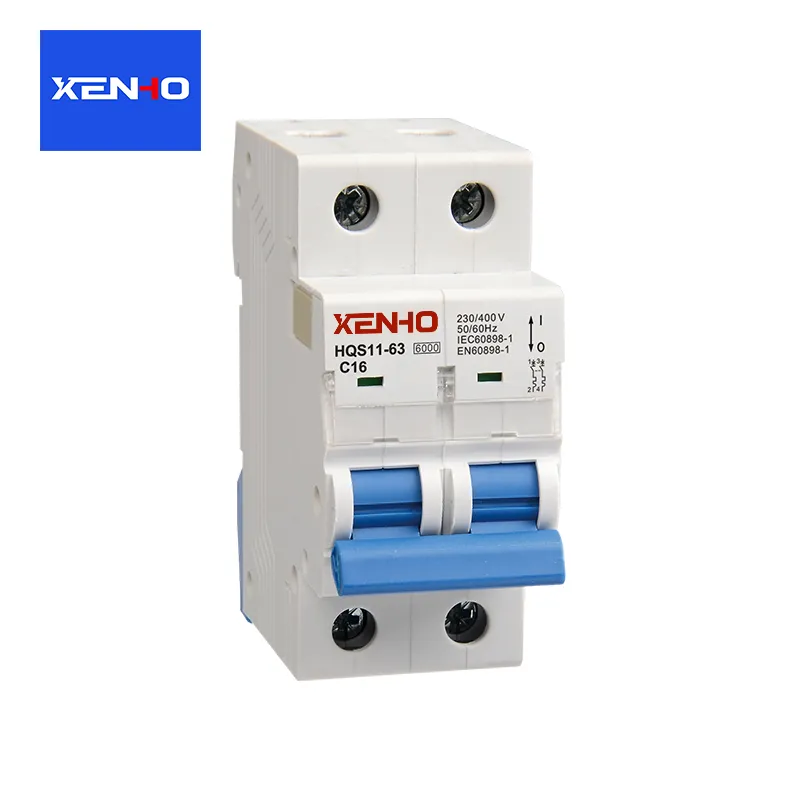

च्या कामकाजाचे तत्वसर्किट ब्रेकरदेखरेख, न्याय आणि अंमलबजावणी या मूळ तर्काभोवती फिरते. त्याच्या बिल्ट-इन ट्रिपिंग यंत्रणा आणि चाप विझवण्याच्या प्रणालीद्वारे, ते सामान्य सर्किट स्विचिंग नियंत्रण आणि दोषपूर्ण सर्किट्सचे जलद डिस्कनेक्शन प्राप्त करते. हे दोन भागांमध्ये विभागले जाऊ शकते: सामान्य ऑपरेटिंग स्थिती आणि दोष संरक्षण स्थिती. चाप विझवण्याची प्रणाली विश्वसनीय डिस्कनेक्शन सुनिश्चित करणारा एक प्रमुख सहायक घटक आहे.
सामान्य ऑपरेटिंग स्थिती: सर्किट कनेक्शन आणि डिस्कनेक्शन
मॅन्युअल/इलेक्ट्रिक क्लोजिंग: ऑपरेटर सर्किट ब्रेकरचा फिरणारा संपर्क स्थिर संपर्काकडे हलविण्यासाठी, संपर्क स्थापित करण्यासाठी आणि सर्किट बंद करण्यासाठी, सामान्य पॉवर ट्रान्समिशनसाठी परवानगी देण्यासाठी हँडल किंवा इलेक्ट्रिक यंत्रणा वापरतो. बंद केल्यानंतर, लॉकिंग यंत्रणा सर्किट सातत्य राखून, बंद स्थितीत हलणारे संपर्क निश्चित करते.
मॅन्युअल डिस्कनेक्शन: जेव्हा डिस्कनेक्शन हँडल खेचले जाते, तेव्हा लॉकिंग यंत्रणा अनलॉक होते आणि रिटर्न स्प्रिंगच्या जोरामुळे फिरणारा संपर्क स्थिर संपर्कापासून वेगळा होतो, सर्किट खंडित होतो. यावेळी जर विद्युत् प्रवाह लहान असेल, तर संपर्कांदरम्यान निर्माण होणारा चाप स्वतःच विझून जाईल.
फॉल्ट संरक्षण स्थिती: स्वयंचलित ट्रिपिंग आणि सर्किट डिस्कनेक्शन
जेव्हा सर्किटमध्ये ओव्हरलोड, शॉर्ट सर्किट किंवा अंडरव्होल्टेज यासारख्या दोषांचा अनुभव येतो, तेव्हा अंगभूत ट्रिप युनिट लॉकिंग यंत्रणा अनलॉक करण्यासाठी ट्रिगर करेल, स्वयंचलित ट्रिपिंग साध्य करेल. भिन्न दोष भिन्न ट्रिपिंग तत्त्वांशी संबंधित आहेत:
ओव्हरलोड संरक्षण (थर्मल ट्रिपिंग तत्त्व)
मुख्य घटक: बिमेटेलिक पट्टी (लक्षणीयपणे भिन्न थर्मल विस्तार गुणांक असलेल्या दोन धातूच्या पट्ट्यांचा बनलेला).
वर्किंग लॉजिक: जेव्हा सर्किट ओव्हरलोड होते, तेव्हा विद्युत प्रवाह सतत रेट केलेल्या मूल्यापेक्षा जास्त असतो, ज्यामुळे बाईमेटलिक पट्टी वाकते आणि गरम झाल्यामुळे विकृत होते. जेव्हा विकृती उंबरठ्यावर पोहोचते, तेव्हा ते लॉकिंग यंत्रणा अनलॉक करण्यासाठी ढकलते आणि हलणारा संपर्क स्प्रिंगच्या कृती अंतर्गत सर्किट डिस्कनेक्ट करतो.
वर्किंग लॉजिक: जेव्हा शॉर्ट सर्किट होते, तेव्हा करंट झटपट रेट केलेल्या मूल्याच्या दहापट किंवा अगदी शेकडो पटीने वाढतो. इलेक्ट्रोमॅग्नेटिक कॉइल एक मजबूत इलेक्ट्रोमॅग्नेटिक फोर्स तयार करते, लॉकिंग यंत्रणेवर प्रहार करण्यासाठी लोह कोरला आकर्षित करते, ते त्वरित अनलॉक करते.
वैशिष्ट्ये: मिलीसेकंद-स्तरीय जलद क्रिया; सर्किटला फारच कमी वेळेत डिस्कनेक्ट करू शकते, ज्यामुळे उपकरणांना होणारे नुकसान टाळता येते किंवा आग लागणे टाळता येते. अंडरव्होल्टेज/व्होल्टेज लॉस प्रोटेक्शन (अंडरव्होल्टेज ट्रिप तत्त्व)
मुख्य घटक: अंडरव्होल्टेज ट्रिप कॉइल, व्होल्टेजचे निरीक्षण करण्यासाठी सर्किटला समांतर जोडलेले.
वर्किंग लॉजिक: जेव्हा व्होल्टेज रेट केलेल्या मूल्याच्या अंदाजे 70% पेक्षा कमी होते किंवा पूर्णपणे गमावले जाते, तेव्हा ट्रिप कॉइलची इलेक्ट्रोमॅग्नेटिक शक्ती नाहीशी होते आणि लोखंडी कोर, स्प्रिंगच्या कृती अंतर्गत, लॉक अनलॉक करण्यासाठी ट्रिगर करते, त्यामुळे सर्किट डिस्कनेक्ट होते.
कार्य: उपकरणे खराब होण्यापासून आणि कमी व्होल्टेजमुळे खराब होण्यापासून प्रतिबंधित करते आणि वीज पुनर्संचयित केल्यावर अचानक उपकरणे सुरू झाल्यामुळे होणारे सुरक्षिततेचे धोके देखील टाळतात.
गळती संरक्षण (अवशिष्ट वर्तमान संरक्षण तत्त्व)
मुख्य घटक: शून्य-क्रम करंट ट्रान्सफॉर्मर.
कार्यरत तर्क: सामान्य परिस्थितीत, फेज रेषेतील विद्युतप्रवाह आणि तटस्थ रेषा परिमाणात समान आणि दिशेने विरुद्ध असतात. ट्रान्सफॉर्मर कोरमधील चुंबकीय प्रवाह एकमेकांना रद्द करतो, परिणामी कोणतेही प्रेरित वर्तमान उत्पादन होत नाही; जेव्हा गळती होते (जसे की एखाद्या व्यक्तीला विजेचा धक्का बसतो), तेव्हा विद्युत् प्रवाहाचा काही भाग जमिनीतून वाहतो, ज्यामुळे द्वि-चरण विद्युत् प्रवाहात असंतुलन होते. ट्रान्सफॉर्मर एक प्रेरित सिग्नल व्युत्पन्न करतो, ट्रिप डिव्हाइसला ट्रिगर करतो.
वैशिष्ट्ये: कमी ऑपरेटिंग थ्रेशोल्ड (सामान्यतः 30mA), वैयक्तिक सुरक्षिततेला प्राधान्य.
